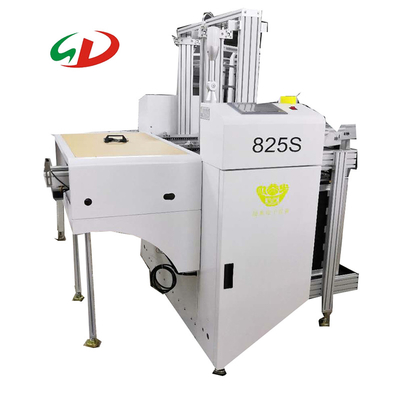

Características::
estrutura 1.Outer: a estrutura da chapa metálica e o perfil de alumínio no quadro, tratamento de superfície do pulverizador, a cor são branco corrugado.
2. sistema de controlo do PLC de Panasonic do microcomputador, estável e seguro.
a operação da visualização ótica de tela táctil 3.The tem a função automática do diagnóstico de falha, e o diálogo homem-máquina é conveniente.
4. som e luz e função múltiplos do alarme no tela táctil.
5. A etapa de levantamento da cremalheira pode ser ajustada de acordo com a espessura do PWB.
6. Com função de contagem automática, é conveniente para estatísticas de produção.
o projeto 7.User-friendly assegura-se de que as placas do PWB não se quebrem e não melhorem a capacidade de saída
8.The abaixam a placa do PWB da conexão adotam o motor para enviar a placa ao quadro material.
a placa de impulso do motor 9.Stepper, a força pode ser ajustada, a velocidade pode ser ajustada no tela táctil
o dispositivo da placa 10.Push usa o limite dois principal para proteger a placa do PWB
11. A placa APROVADA é carregada no quadro dianteiro, e a placa do NG é transferida no quadro da tela.
12.Double a linha número distingue NGOK
|
Espaço de aplicação |
||||||
|
Não. |
Espaço de aplicação |
|||||
|
|
Nome |
825NG |
833NG |
839NG |
||
|
1 |
Tamanho de quadro aplicável |
355*320*563mm |
460*400*563mm |
535*460*563mm |
||
|
2 |
Tamanho da placa do PWB (milímetros) |
350* (50-250) |
450* (50-330) |
530* (50-390) |
||
|
3 |
Dimensões L*W*H (milímetros) |
1600*1450*1250 |
1900*1600*1250 |
2100*1750*1250 |
||
|
4 |
Peso corporal |
320KG |
380KG |
420KG |
||
|
5 |
Tamanho de quadro aplicável |
200W |
250W |
300W |
||
|
6 |
Fonte de alimentação |
Fase monofásica 220V |
||||
|
7 |
PCBboard grosso |
0.6-3.0mm |
||||
|
8 |
Etapa de levantamento |
10,20,30,40, (milímetro) ajustado arbitrariamente |
||||
|
9 |
Ar comprimido |
5-6KG |
||||
|
10 |
Borda fixa |
Parte dianteira fixada (pode ser personalizado e fixado) |
||||
|
11 |
Sentido de transferência |
Esquerda para a direita (pode ser personalizado direita para a esquerda) |
||||
|
12 |
Altura de transferência |
900±20mm |
||||
|
13 |
Seleção da etapa |
1~5 etapas (10mmstep) |
||||
|
14 |
Ambiente do uso |
Ambiente não corrosivo do gás e da poeira |
||||
|
15 |
Antiparasitário |
Ruído da tensão: 1000Vp-p, largura 1us da onda, 1 minuto
|
||||
|
16 |
Placa do PWB do impulso da conexão de transferência |
Motor deslizante (42*48) |
Motor deslizante (57*70) |
Motor deslizante (57*70) |
||
|
17 |
Motor de transferência |
Usando o motor deslizante da elevada precisão 86 |
||||
|
18 |
Transmissão Translational |
Correia de sincronismo importada da correia do fio |
||||
|
19 |
Linha número do NG |
Automaticamente movimento à caixa de armazenamento do NG (o escaninho de armazenamento pode automaticamente entrar e retirar) |
||||
|
20 |
Linha número APROVADA |
Entre automaticamente na caixa APROVADA através da fase da tradução |
||||
